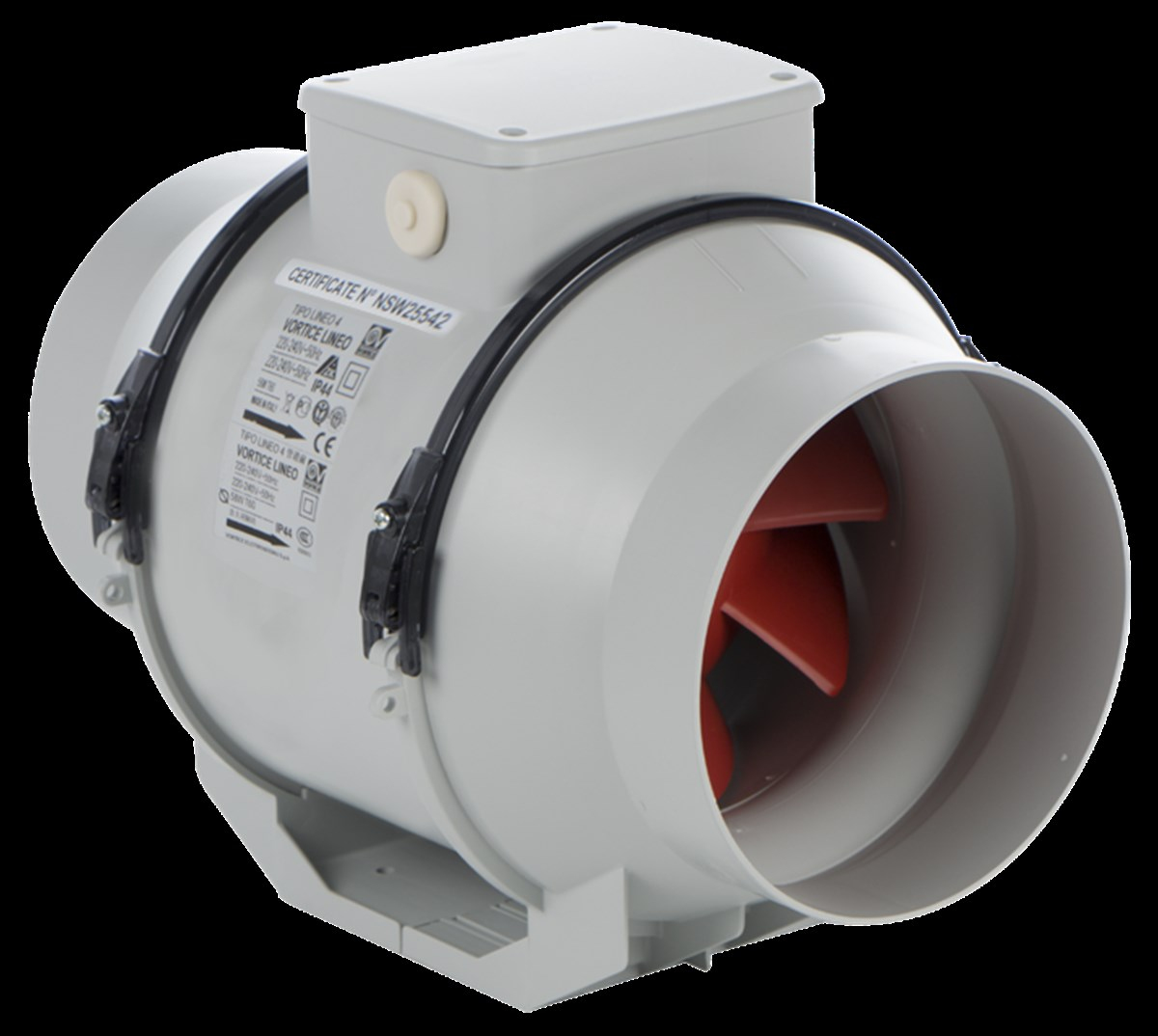

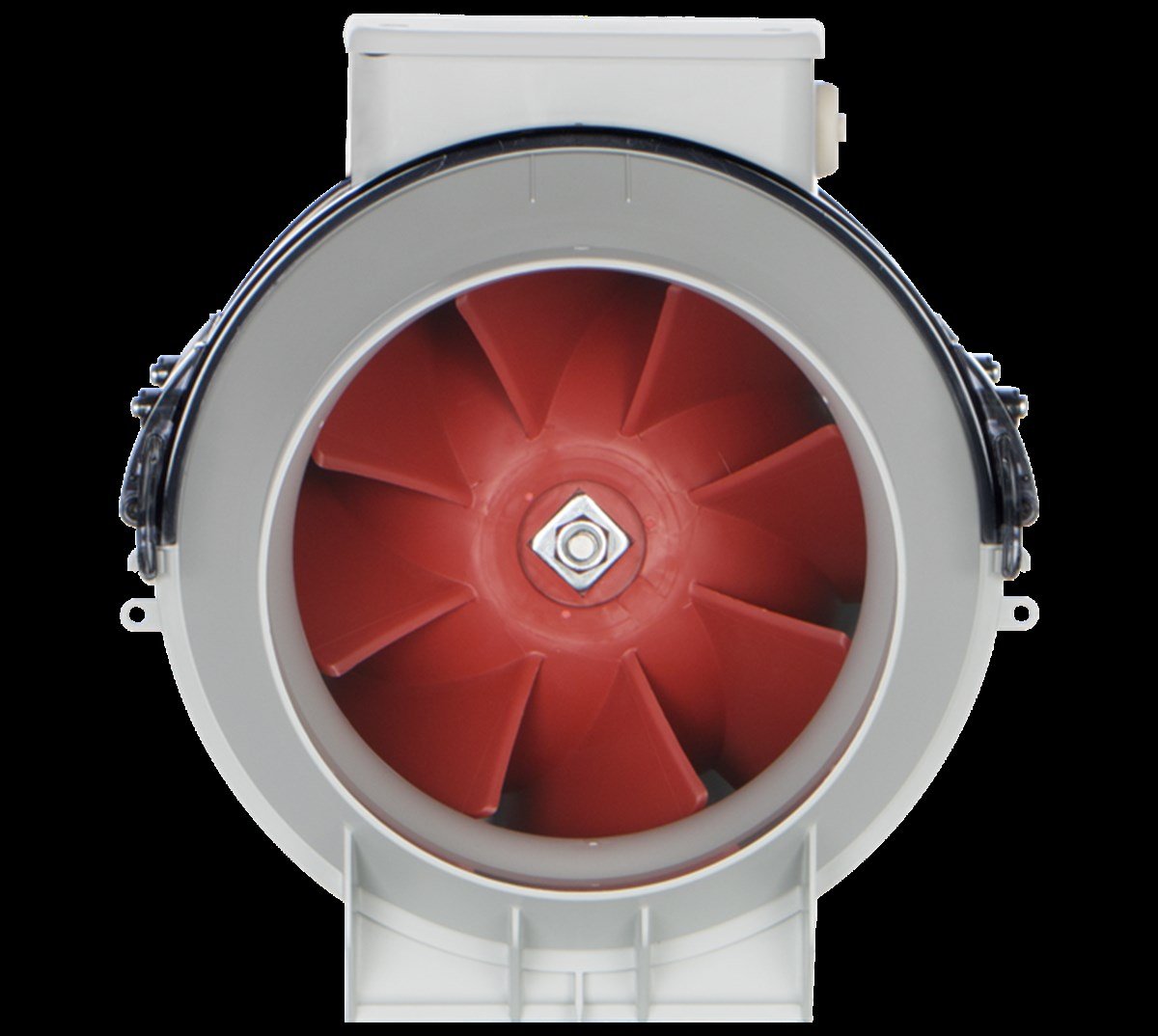

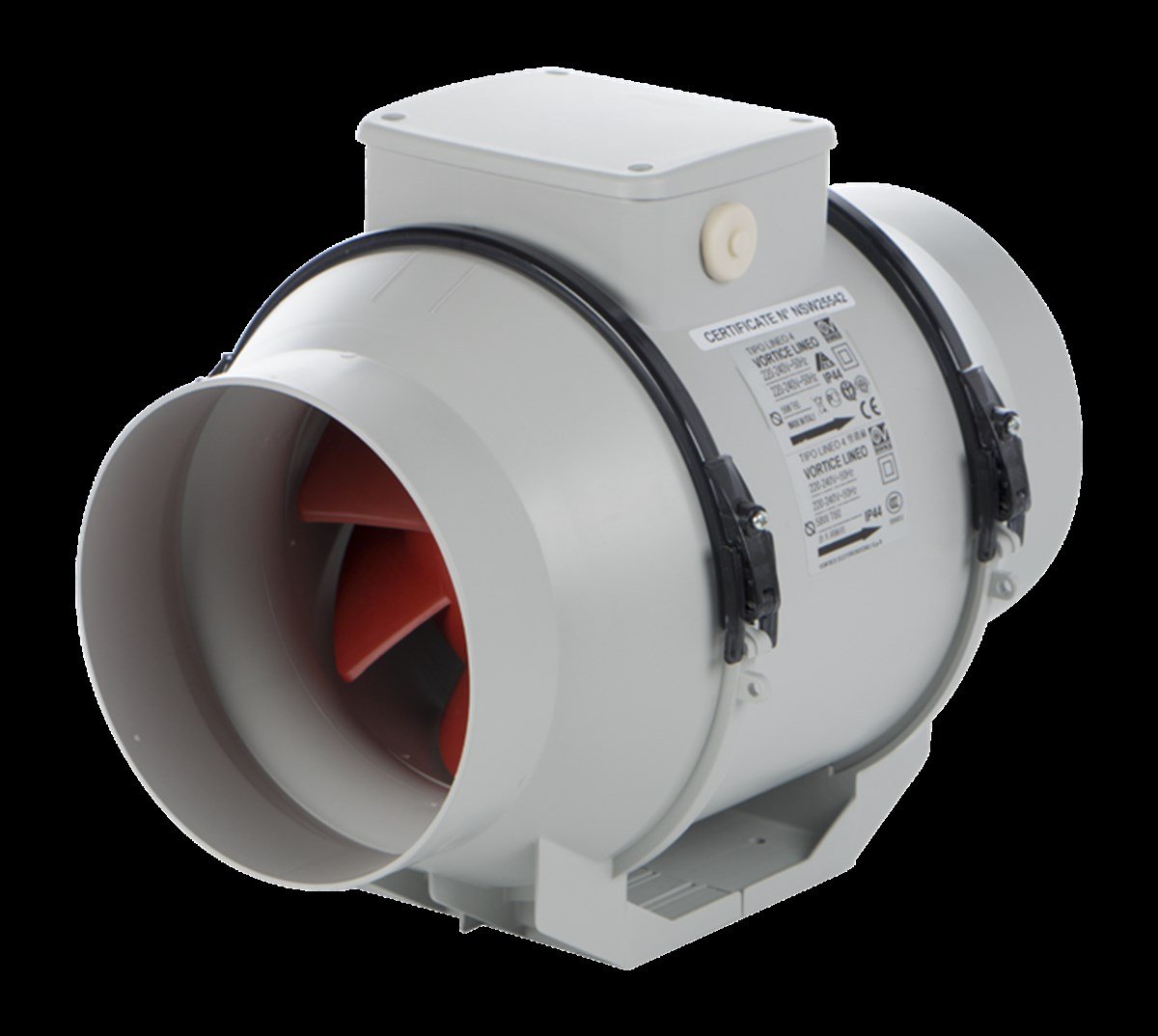

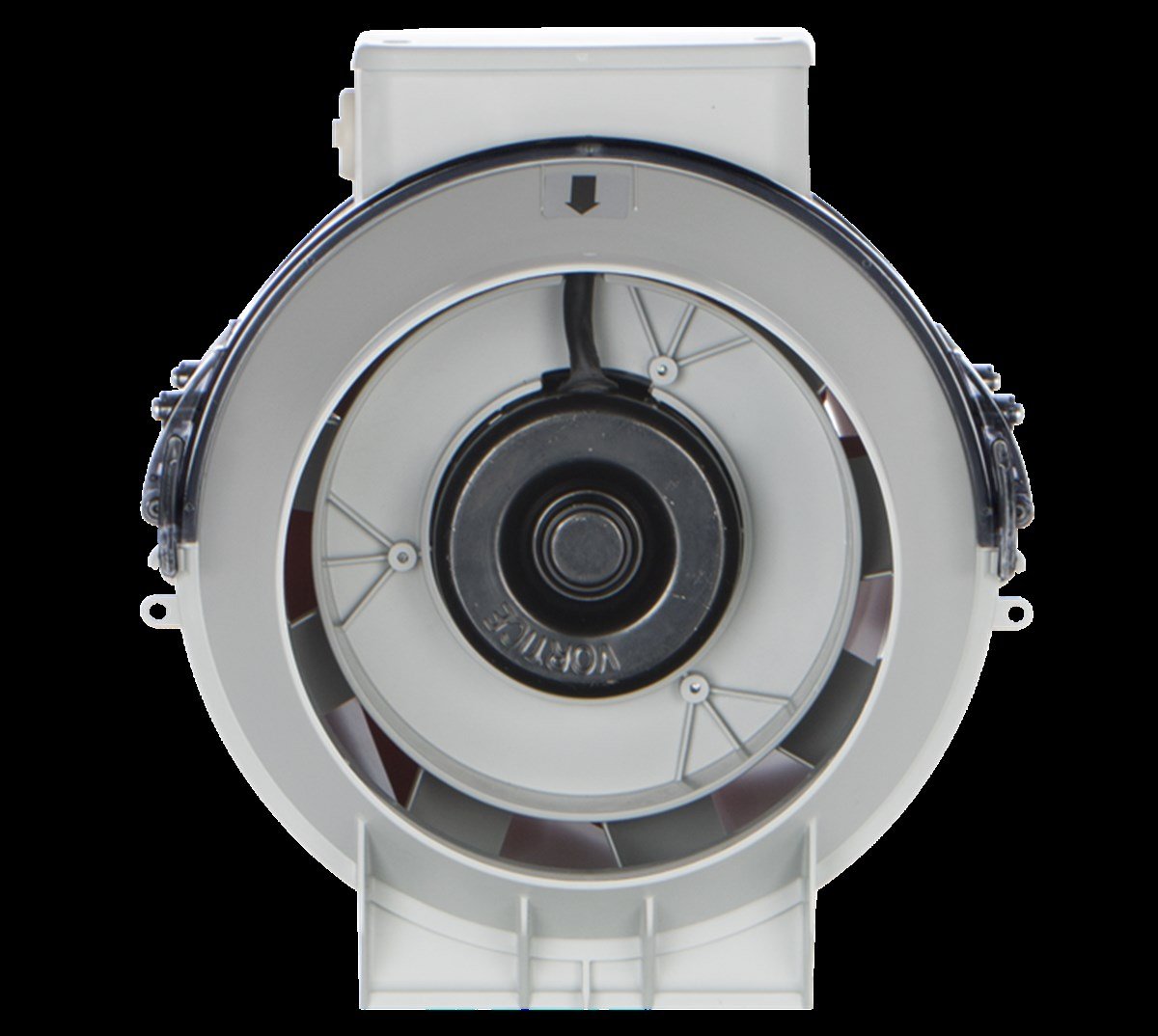

Vortice Lineo250V0 Çift Kademeli Kanal Tipi Fan 1350m³ 1900 RPM

Vortice Lineo250V0 Çift Kademeli Kanal Tipi Fan 1350m³ 1900 RPM (250V0)

Fiyat : ₺0,00  + KDV
Adet :
Model Devir(rpm) Güç(W) Akım(A) Hava Debisi(m3/h) Ses Seviyesi(dBA) Ağırlık(kg)
Lineo
250 V0
1900/2550 110/180 0.48/0.78 990/1350 51.4/59.1 5.8

vortice lineo kanal tipi fan


 MODEL  A  B  C  D  E  F G L
 LİNEO 250 V0  300  317  385  247  152.5  292 176.5 145


 Kanal Tipi Fan Nedir?

En iyi şekilde sirkülasyon sağlamak amacıyla kullanılan kanal içine veya kanala bağlı monte edilmiş bir fan olarak tanımlanır. Kanal tipi fan doğrudan alçıpan veya tavana oturmaz, bunun yerine tipik olarak tavan arasına veya çatı alanına,  bağlanan hava kanallarına monte edilir.

Kanal Tipi Fanlarının Avantajları Nelerdir?

  • Güçlü hava akışı ve kolay montajı
  • Yüksek basınç sürekliliği, düşük sesle yüksek verimlilik sağlamasıdır.
  • Kanal fanlarının her iki tarafı da kanala uyum sağlayarak kelepçeyle bağlanabilir. Fanlar her türlü montaj pozisyonunda çalıştırılabilir.
  • Keninden sönümlenen plastik kasa (keninden sönümlenme becerisi V0).
  • Farklı çaplarda uygulama seçeneği, çap 250 mm
  • Çift devirli ve termal aşırı yük korumalı, şaftı bilyeli yatakta AC motor.
  • Aksiradyal fan.
  • IMQ güvenlik ve performans sertifikaları.

TEKNİK VERİLER
Emilmiş güç 1. hız (W) 110
Emilen Güç max (W) 180
Frekans (Hz) 50
Yalıtım sınıfı II °
IP 44
Sürekli çalışma için maksimum ortam sıcaklığı (° C) 60
Maks. emilen akımı maks. hız (A) 0,78
Maks. Min. hız (A) 0,48
Maks. maksimum hızda emilen güç (W) 180
Nominal Çap (mm) 250
Gerilim (V) 220-240
Ağırlık (kg)  7
Ses basıncı seviyesi Lp [dB (A)] 3m - maksimum hız 59,1
Ses basıncı seviyesi Lp [dB (A)] 3m - dk hız 51,4



Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
Ortam Hava Değişim Kat Sayısı
Oditoryumlar 6-8
Boya Fırınları 25-50
Para Kasası Odaları 3-6
Sinema ve Tiyatrolar 5-8
Ticari Mutfaklar 15-30
Dökümhaneler 8-15
Jimnastik Salonları 4-6
Çamaşırhaneler 10-20
Kapalı Havuzlar 3-4
Restoranlar 8-12
Konferans Odaları 6-8
Bekleme Odaları Fotokopi Odaları
Fotokopi Odaları 10-15
Makina Odaları 10-40
Dükkânlar 4-8
Kuru Temizleme 5-15
Genel Malat Sahaları 4-8
Hastaneler 8-12
Laboratuvarlar 8-15
Normal Aktivite(sigarasız) 29 m³/saat
Normal aktivite(sigaralı) 58 m³/saat
Hafif Aktivite 45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları) 60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

 Normal Aktivite (Sigarasız) 29 m3 / saat

 Normal Altivite (Sigaralı) 58 m3 / saat
 Hafif Aktivite 45 m3 / saat
 Ağır Aktivite 60 m3 / saat




Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
  • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
  • Veya

  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
