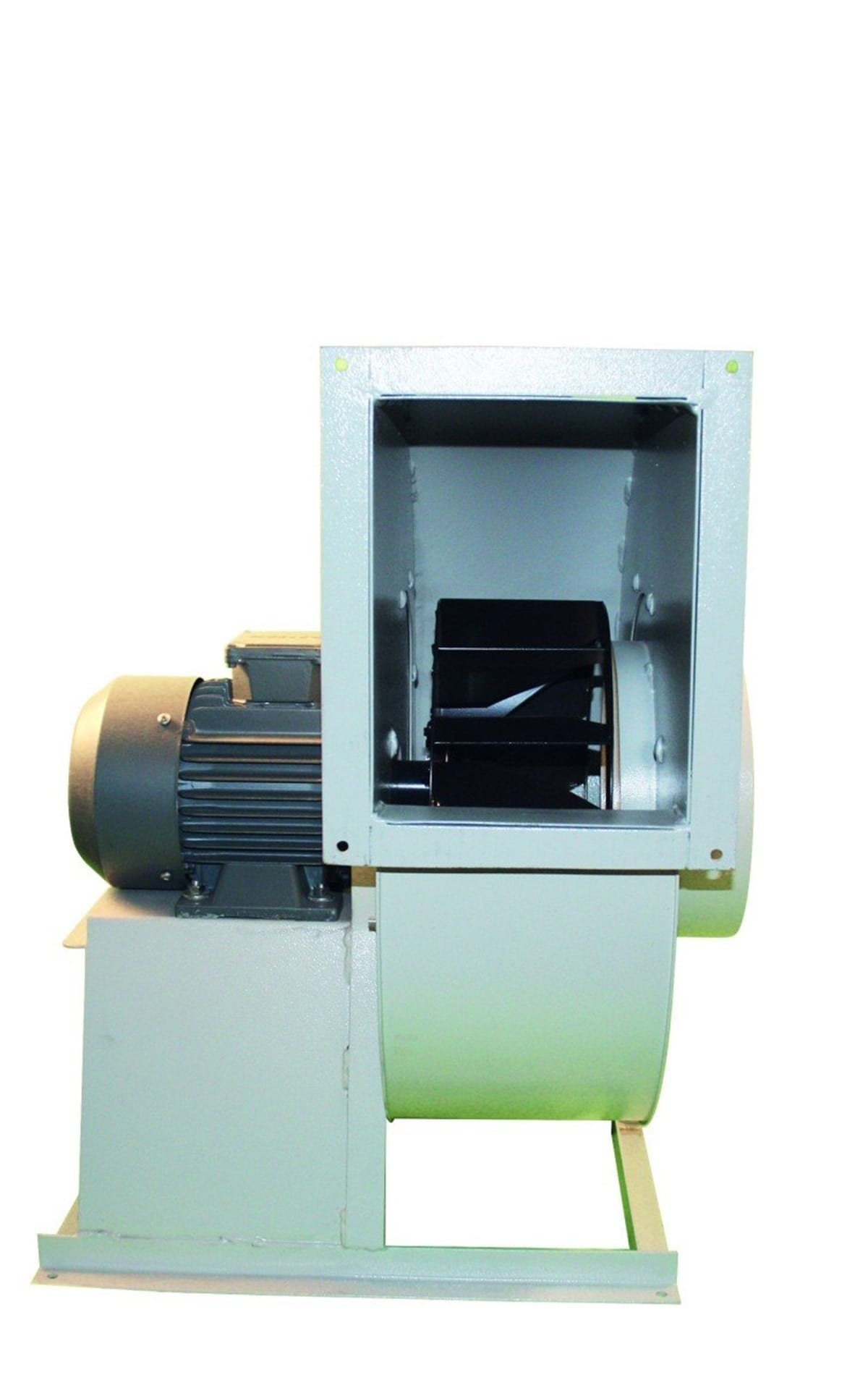

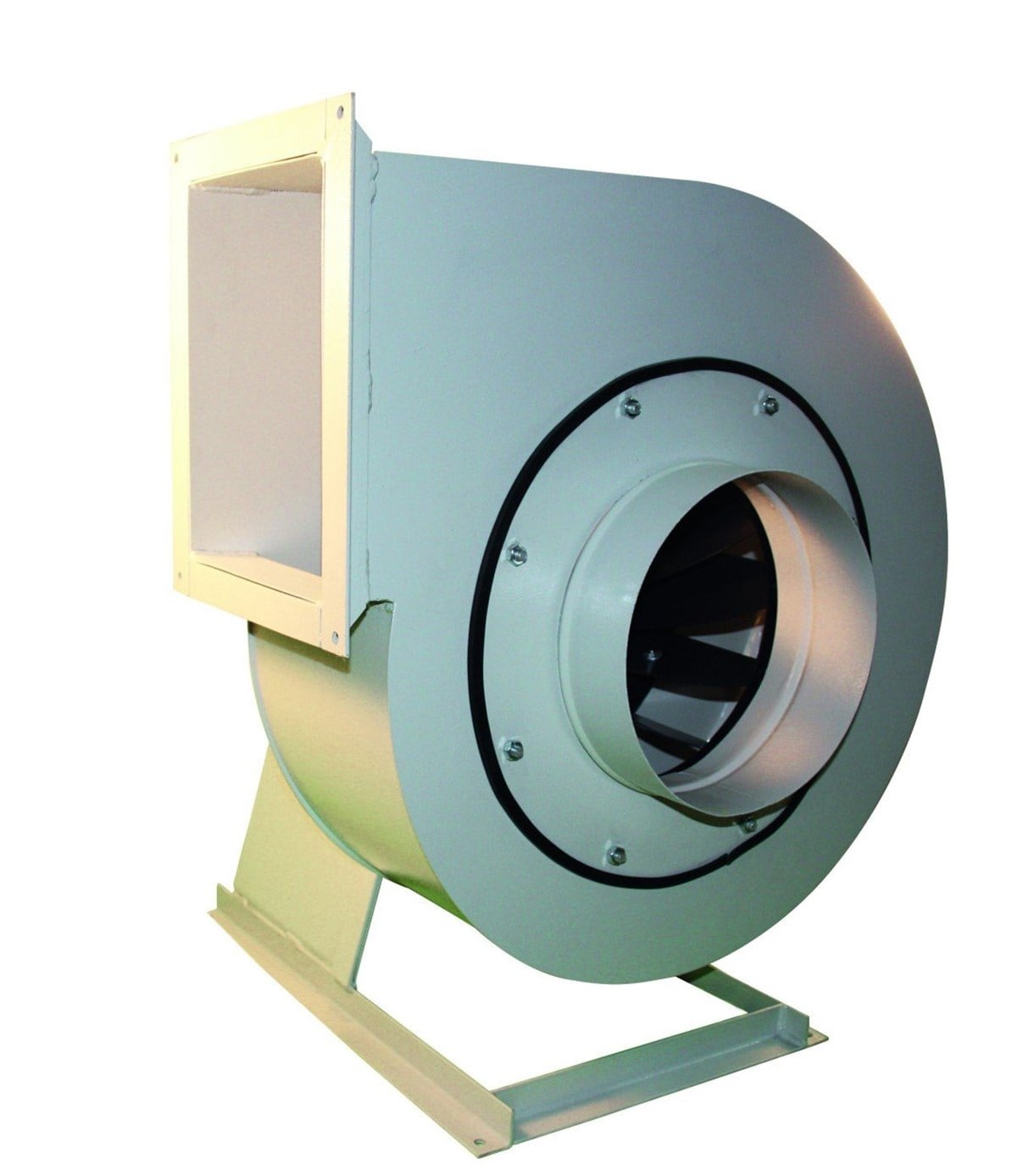

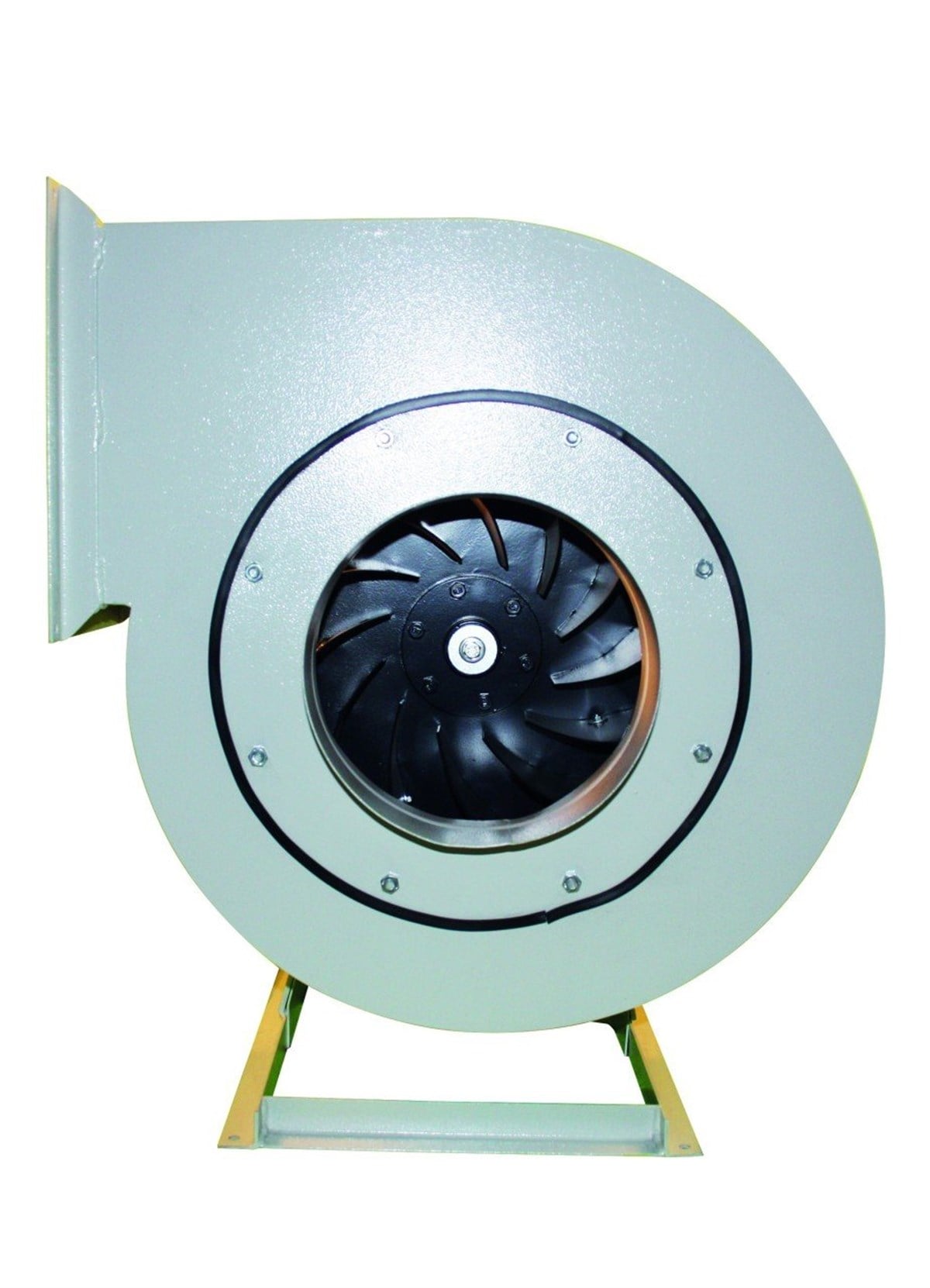

MTTA AB-3HP ALÇAK BASINÇLI SALYANGOZ FAN 7400 m³h 75 mmSS

MTTA AB-3HP ALÇAK BASINÇLI SALYANGOZ FAN 7400 m³h 75 mmSS (AB03HP)

Fiyat : ₺0,00  + KDV
Adet :

Salyangoz Fan Nedir?

Havanın fan çarkını, emiş ağzına göre 90° açı yaparak kanatlara teğet olarak terk ettiği fanlardır.

Salyangoz fanların avantajları aşağıdaki gibidir:

  • Geniş bir uygulama aralığı
  • Yüksek sıcaklık, korozif ve aşındırıcı ortam uygulamaları
  • Direkt tahrikli aksiyal fanlara göre, motora daha kolay ulaşım
  • Özellikle değişken akış direncine sahip yerlerde, daha verimli ve daha sessiz çalışma olanakları
  • Yüksek bir yapısal kararlılık
  • Çok yüksek basınç ve debiler
Salyangoz tip fanlarda basınç farkı oluşturularak meydana gelen havanın hareketi eksenel yönde olmayıp santrifuj (merkezkaç) kuvveti doğrultusundadır.Sağladıkları debi ve basınç aralıkları, sınıflandırmada konusunda belirleyicidir.

Alçak Basınçlı Salyangoz Fan Nedir? Nerelerde Kullanılır?

    Alçak basınçlı fanlar mevcut havanın sirkülasyonu için kullanılır. MTTA alçak basınçlı salyangoz fanların 2000m³/h ilr 42000m³/h hava debisi aralığı varı
    • Küçük partekül, ince toz yada talaşın tahliyesinde,
    • Boyahanelerin ve kimyasal kullanılan alanların havalandırılmasında
    • Endüstriyel mutfaklarda kullanılır. Kare kasa sistemi sayesinde  kasa istenen atış pozisyonuna rahatlıkla çevrilebilir. En ekonomik havalandırma çözümlerinden biridir.

      • Alçak Basınçlı Radyal Fan Seçerken Dikkat Edilmesi Gerekenler

             MTTA alçak basınçlı salyangoz fanların 2000m³/h ilr 42000m³/h hava debisi aralığı vardır.
          Belirli bir hava dağıtım sisteminde fan seçimi yapılması için;
        • Sistemin tamamen tasarlanmış olması, tüm elemanlarının ve boyutlarının belirlenmiş olması gereklidir.
        • Hava miktarı (debisi) değerleri tespit edilmelidir.
        • Kanal, menfez, panjur, damper, hava yıkayıcısı, filtre, ısıtıcı ve soğutucu serpantin gibi kısımlardaki basınç kayıpları toplanarak statik basınç tayin edilmelidir.
        •  MODEL
          GERİLİM
          (V)
           HP kW
          HIZ
          RPM
          DEBİ
           (m³/h)
           BASINÇ
          mmSS
          AB-3HP   380-400 3 2,2  1500 7400  75


          MODEL   A  C  D  H1  H2  L1 L2
          AB-3HP  743 742  480 300 633 320 230  350 260

          Fan Seçiminde Dikkat Edilmesi Gerekenler;

          Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
          • İhtiyaç Duyulan Hava Debisi
          • Basınç Kayıpları
          • Kabul edilebilir ses seviyesi
          • Elektriksel güç bağlantı tipi
          Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
          Ortam Hava Değişim Kat Sayısı
          Oditoryumlar 6-8
          Boya Fırınları 25-50
          Para Kasası Odaları 3-6
          Sinema ve Tiyatrolar 5-8
          Ticari Mutfaklar 15-30
          Dökümhaneler 8-15
          Jimnastik Salonları 4-6
          Çamaşırhaneler 10-20
          Kapalı Havuzlar 3-4
          Restoranlar 8-12
          Konferans Odaları 6-8
          Bekleme Odaları Fotokopi Odaları
          Fotokopi Odaları 10-15
          Makina Odaları 10-40
          Dükkânlar 4-8
          Kuru Temizleme 5-15
          Genel Malat Sahaları 4-8
          Hastaneler 8-12
          Laboratuvarlar 8-15
          Normal Aktivite(sigarasız) 29 m³/saat
          Normal aktivite(sigaralı) 58 m³/saat
          Hafif Aktivite 45 m³/saat
          Ağır Aktivite(endüstriyel çalışma alanları) 60 m³/saat
          Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

          Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

          • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
          • Veya
          • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
          • Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

            Fan seçimide bu debi ihtiyacına göre yapılır.

            Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
