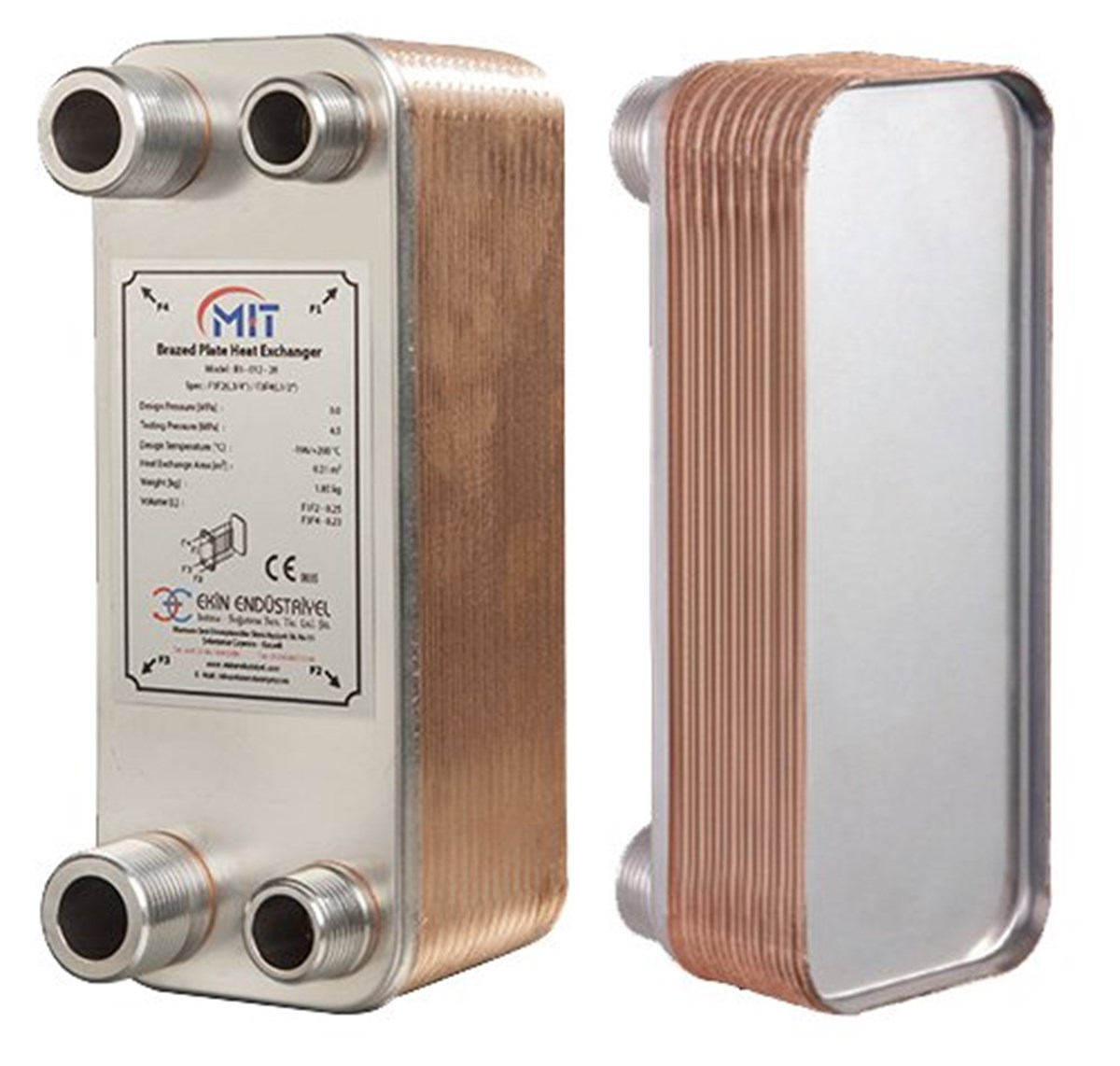

Mit MB-01 - 12 Plaka Kaynaklı Plakalı Isı Eşanjör Bağlantı 3/4- 1/2 Kapasite 180 Litre/Saat

Mit MB-01 - 12 Plaka Kaynaklı Plakalı Isı Eşanjör Bağlantı 3/4- 1/2 Kapasite 180 Litre/Saat (MB0112)

Fiyat : ₺0,00  + KDV
Adet :

MB-01 12 Plaka Eşanjör Isı Değiştirici Nedir ?

Isı eşanjörleri ısıtma ve soğutma sistemlerinde kullanılırlar, iki sıvı arasında ısı tranferinde kullanılırlar. Farklı akışkanların eşanjör plakalarının ters yüzeylerinden geçerek birbirlerine karışmadan plakalar sayesinde ısı transferi yaptırma özelliği taşıyan makinelerdir. Su, yağ, süt ve benzeri sıvıların ısıtma yada soğutmasında kullanılabilirler. Temel mantık ısıtma için bahsedersek, kombi kazan gibi bir ısıtıcıdan gelen su eşanjörün ilk plakasına girer ve çıkar, tesisattan gelen soğuk su ise ikinci plakadan girip çıkar. Bu iki sıvı birbirine karışmadan girip çıkarken aradaki bakır plakalar bu iki sıvının ısısını birbirine aktararak eşitler. Yani soğuk ve sıcak iki sıvı eşanjörün üst bağlantısından girdiğinde alt bağlantılardan çıkan sıvıların sıcaklığı neredeyse birbirine eşittir. Alttaki grafikte çalışma şeklini görebilirsiniz.

MB-01 12 Plaka Eşanjör Nerelerde Kullanılır ?

  • Kombi, kazan ve boyler gibi ısıtma cihazına bağlanarak tesisat suyunu ısıtmada,
  • Farklı akışkanların birbirine karışmadan ısı tranferini yapmada,
  • Süt ürünlerinin pastörizasyonunun yapılması sırasında ısıtma ve soğutma için kullanılan makinelerdir.
  • Gemilerde ısıtmada kullanılırlar,
  • Hvac uygulamalarında akümülasyon tankları ile birlikte kullanılan ısıtma soğutma ekipmanlarıdır,
  • Isı geri kazanım cihazı olarak kullanılabilir,
  • Pres makinalarında hidrolik devrelerin sogutulması ve endüstriyel alanlarda yağ soğutmada,
  • Enerji santrallerinde üretilen buhar, kızgın su ve sıcak su gibi akışkanların ısısının kullanılması amacıyla,
  • Jeotermal suyunun ısısıyla tesisat suyunu ısıtmada kullanılabilirler.
  • KULLANIM

    SUYU DEBİSİ

    Litre/saat



    KAPASİTE



    Kcal/Saat

    1. devre

    DEVRE

    ISI DEGİŞİMİ



    PRİMER

    BASINÇ

    KAYBI



    2. devre

    DEVRE

    ISI DEGİŞİMİ



    PRİMER

    BASINÇ

    KAYBI





    MODEL



    BAGLANTI

    ÇAPI



    PLAKA

    SAYISI

    180

    22.343

    70 - 50

    0,39

    5 - 50

    0,14

    MB-01

    3/4 x 1/2

    12

    Özellikleri

    Plakalar ve bağlantıları AISI 316 normunda paslanmaz çelikten üretilmiştir. 1.4401 bakırla vakum kaynağı yapılmıştır efektif ısı transferi için gereken türbülanslı akış sağlayan özel dizaynlı plakalar, yüksek seviyede mekanik dayanıma sahiptir.

    Kirlilik

    Katı partikül sayısı litrede 10 mg'dan az olmalıdır.
    Partikül ölçüsü < 0.6 mm. (küresel)
    Lif benzeri partiküller, hızlı basınç düşüşüne neden olabilir.


    Sıcaklık Aralığı

    -196ºC
    +200ºC
    Donma noktası ve kaynama noktası dikkate alınmalıdır.

    Ölçüler

    Mit Isı eşanjörü ölçüleri

     Yükseklik Genişlik Rekorlar Arası Genişlik A L
     186 mm  72 mm  154 mm 34 mm 25 mm
