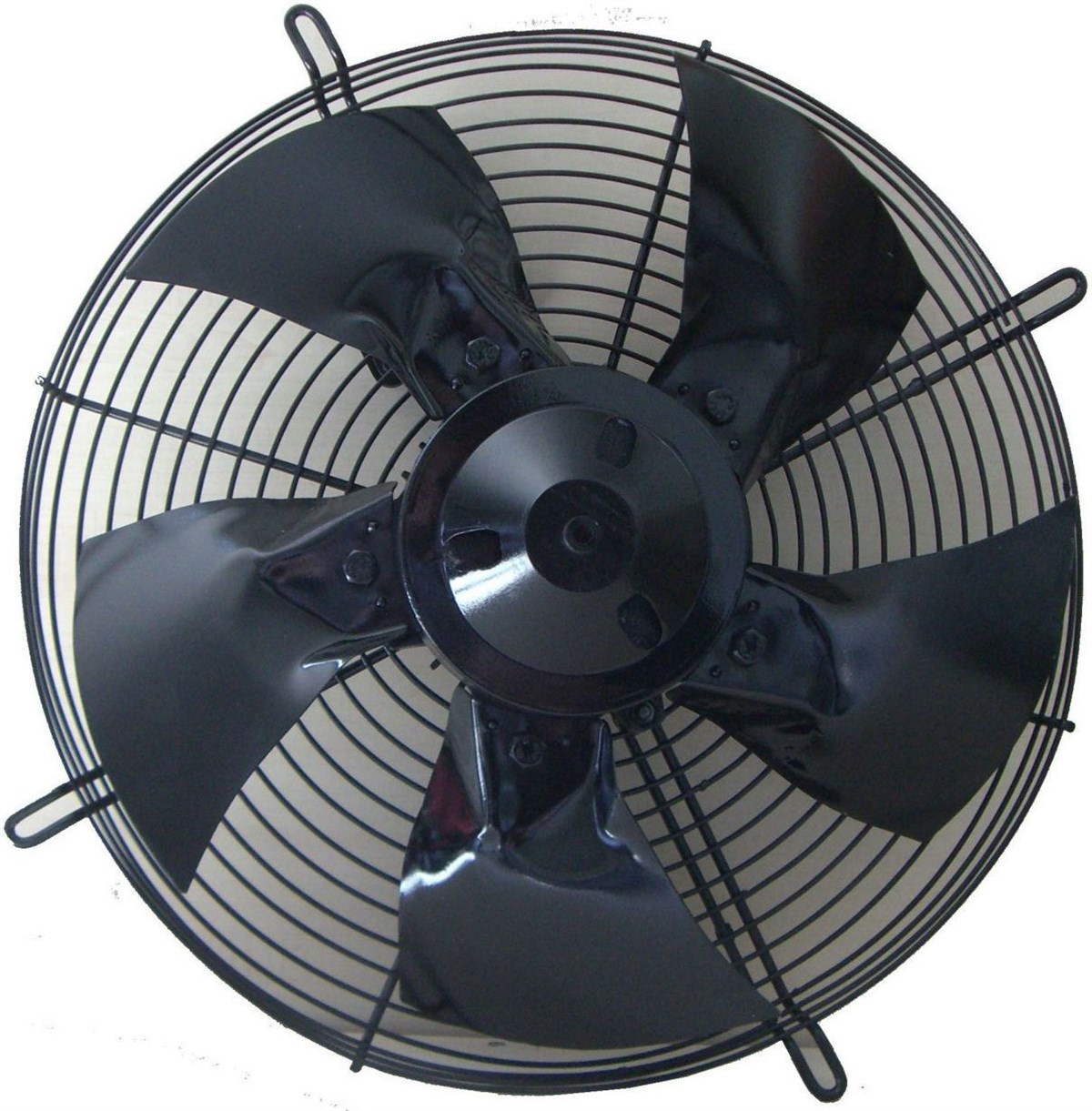

Dündar FM 50A EMİCİ Monofaze Aksiyel Sogutma Fanı 6900 m³ 1400 RPM

Dündar FM 50A EMİCİ Monofaze Aksiyel Sogutma Fanı 6900 m³ 1400 RPM (108504100)

Fiyat : ₺0,00  + KDV
Adet :

Ürün Tipi

V

AC/DC

Watt

Devir (rpm)

Debi (m³/h)

Ses (db(A))

Ağırlık (kğ)

FM 50-A

230

AC

285

1400

6900

70

7,5







 MODEL  ØA  ØD  H  F  G  B
 FM 50A 520  500  148  85  565  600

Aksiyal Fan Nedir?

Aksiyel fan, içinden bıçakların döndüğü şafta paralel olarak havanın aksiyel bir yönde akmasına neden olan bir fan türüdür. Giriş ve çıkışta akış aksiyeldir. Bir eksen etrafında dönen pervaneler havayı bu eksene paralel olarak çeker ve havayı aynı yönde dışarıya iter. Fan, bir basınç farkı oluşturarak, fan boyunca bir akışa neden olacak şekilde kuvvet üretmek üzere tasarlanmıştır. Aksiyal fanlar, yüksek akış hızına sahip hava akımı oluşturur, bu da büyük miktarda hava akımı yaratır. Ancak, oluşturdukları hava akımları düşük basınçtadır.Adından anlaşılabileceği gibi bu fanlar emiş yapabilen fanlardır. İçerideki kirli havayı emerek, temiz hava üflerler

Fan Gövde ve Pervane

  • Soğuk çekme yüksek kalite DKP saçtan mamul gövde ve pervane kanatları,
  • Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç,
  • Standartlara uygun ISO 1940 dinamik tesdi yapılmış pervane kanatları, EN 60335-2-80 standartlarına uygun arka koruma kafesi,
  • Slim,compact tasarýmla motor ve pervane ile emsallerinden % 50 daha
  • Az yer kaplar,
  • Düşük Ses Seviyesi

Motor

  • Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
  • Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
  • Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
  • 400 V / 50 Hz. Monafaze Fan motoru. Trifaze fan için tıklayın.
  • Standartlara Uyumlu Sertifikalı Bileşenler,
  • IP 54 Koruma Sınıfı,(isteğe bağlı IP 55 üretim olanağı)
  • Trifaze fanlarda inverter control (sürücü kontrol ) kullanabilme ***

Kullanım Alanları

  • Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi,
  • Evaporatör veya kondenserde ısı transferini hızlandırmak amacı ile,
  • Endüstriyel makinaları soğutma amaçlı

Aksiyel Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

ORTAM

HAVA DEĞİŞİM KATSAYISI

Derslikler

5-7

Kütüphaneler

4-5

Ev tipi mutfaklar

15-25

Banyolar

5-7

Ev tipi wc’ler

4-5

Genel wc’ler

8-15

Toplantı salonları

6-8

Ofisler

4-8

Giysi değişim odaları

6-8

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

 Normal Aktivite (Sigarasız) 29 m3 / saat

 Normal Altivite (Sigaralı) 58 m3 / saat
 Hafif Aktivite 45 m3 / saat
 Ağır Aktivite 60 m3 / saat




Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
  • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
  • Veya

  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
