Kullanım Alanları
- Aksiyal fanların basınç ve debilerinin yetersiz kaldığı
- kanal uygulamalarında,
- Katı yakatlı kalorifer kazanlarında
- Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi, Genel ve endüstriyel binalar,
- Depo, ambar ve antrepo alanları,
- Garaj ve umuna açık binalar,tarımsal binalar,
- Ticari seralar,
- Büyük atölyeler,
- Boyahaneler,
- Fabrikalar,
- Toz ve buharın olduğu Ortamlar,
- Endüstriyel makinaları soğutma amaçlı
GENELLİKLE KALORİFER KAZAN FANLARINDA KULLANILMAKTADIR.
MIN 150.000 CALL- MAX. 300.000 CALL
|
Ürün Tipi |
V |
AC/DC |
~ |
Hz |
W |
Ses |
rpm |
m3/h |
|
CSM 225.2 |
230 |
AC |
1 |
50 |
1500 |
78 |
2850 |
3000 |
| MODEL |
C |
E |
H |
L |
O |
P |
S |
T |
| CSM 225.2 |
355 |
345 |
386 |
241 |
155 |
125 |
145 |
173 |

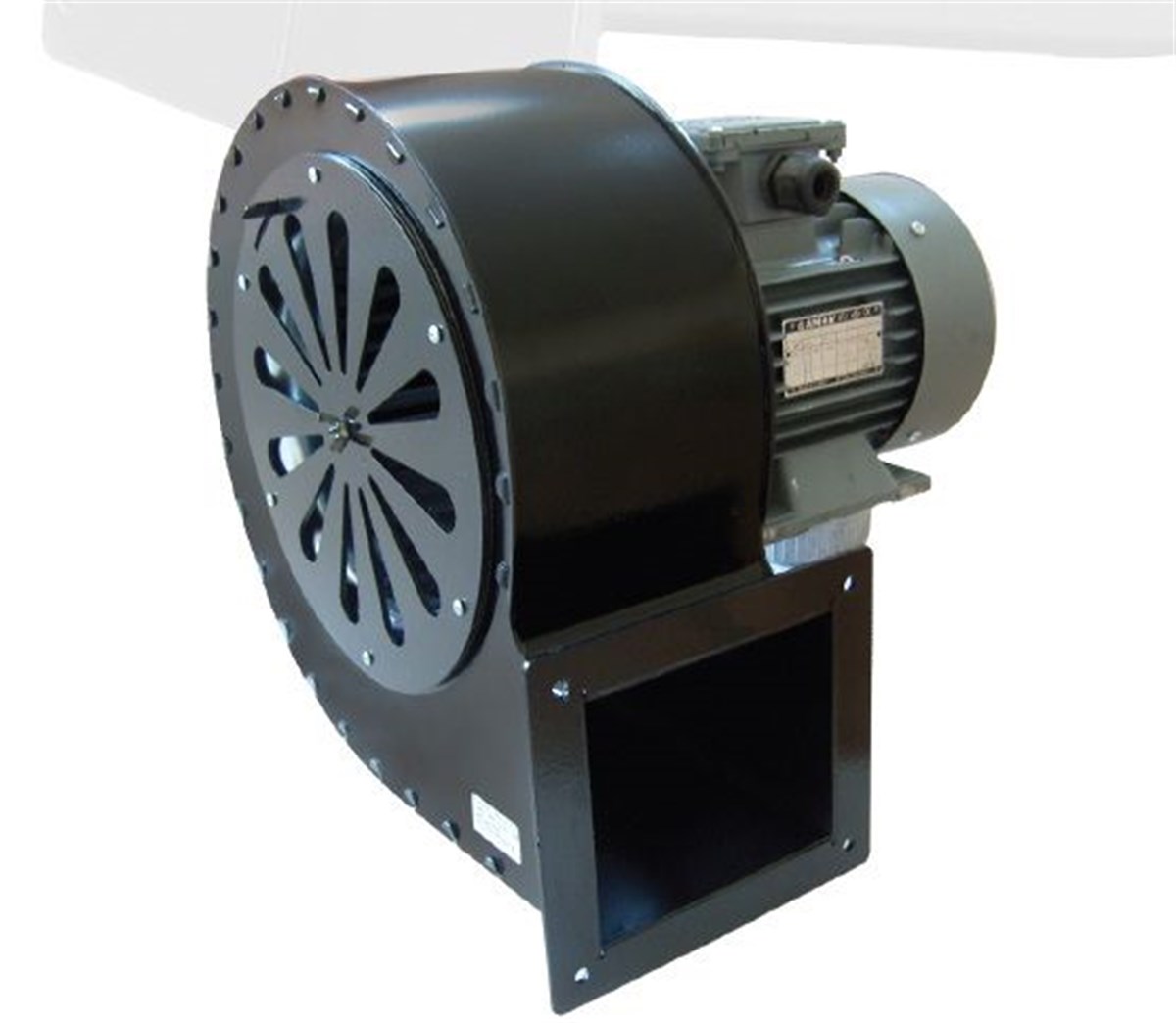

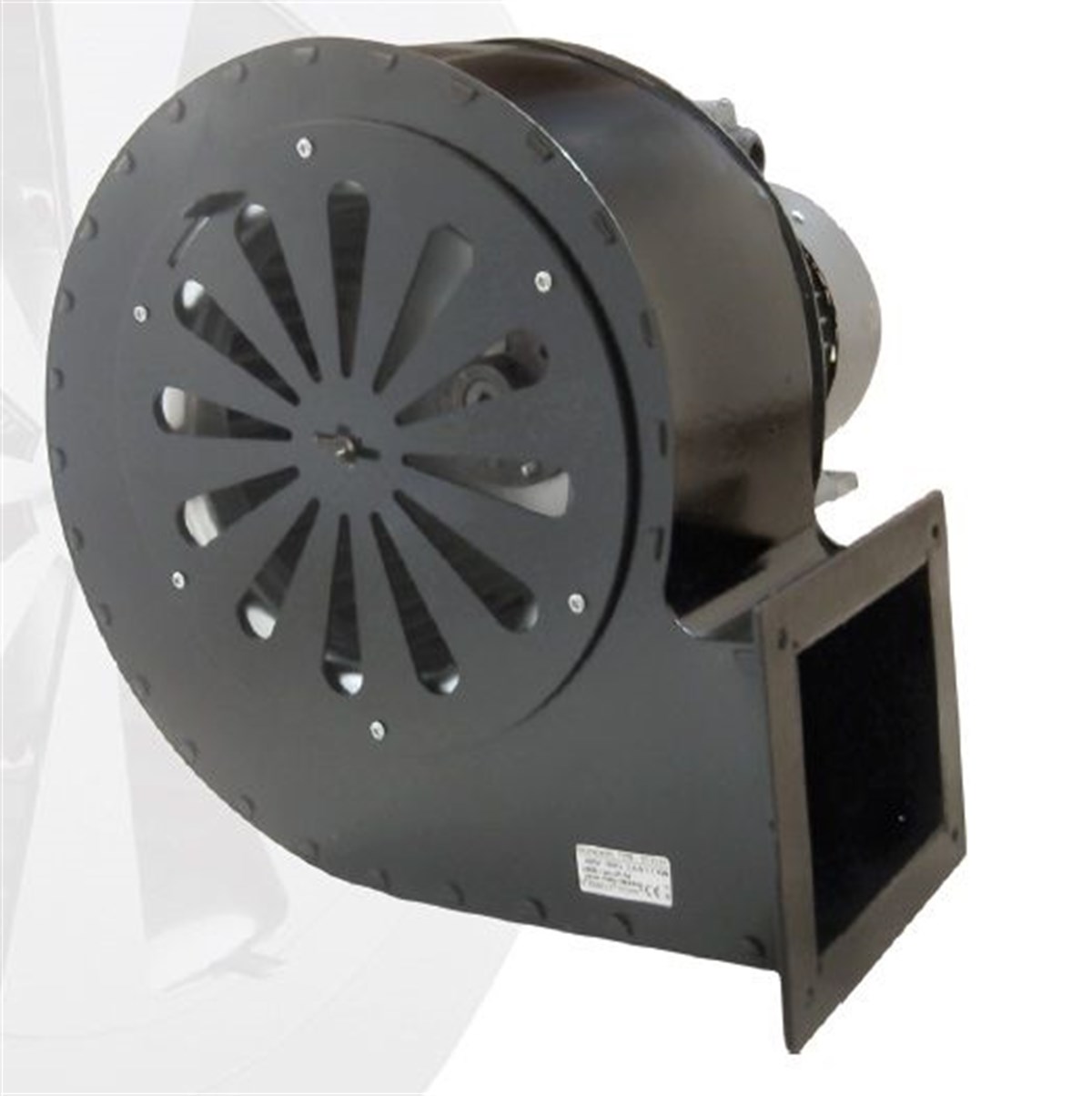

CSM Serisi Radyal Fanların Fan Gövde ve Pervaneleri;
Soğuk çekme yüksek kalite DKP saçtan mamul radyal gövde. Çevreye duyarlı ve dost elektristatik epoxy toz boya ile korezyona karşı yüksek direnç. Standartlara uygun ISO 1940 dinamik testi yapılmış galvaniz ileriye dönük radyal pervane, EN 60335-2-80 standartlarına uygun üretim emiş ağzı nozl uygulamasında yüksek basınç ve debi değeri. Hava girişi yabancı madde girişine karşı kafes korumalı. Sağlam ve düzgün gövde yapısı, Düşük ses seviyesi, istenen yönde montaj için sağ ve sol yön seçenekleri.
CSM Serisi Radyal Fanların Motorları;
Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi, balansı ISO 1940 standartlarına göre ayarlanmış rotor ile uzun rulman çalışma ömrü, yaşıtım sınıfı class F ile bobinler için yüksek çalışma aralığı -40 C ile +70 C * 230 V / 50 Hz monofaze fan motoru, 400 V/ 50 Hz Trifaze fan motoru Standartlara Uyumlu Sertifikalı Bileşenler
Fan Seçiminde Dikkat Edilmesi Gerekenler;
Fan seçimi yapılırken 4 parametreye dikkat edilmeli.
- İhtiyaç duyulan hava debisi
- Basınç kayıpları
- Kabul edilebilir ses seviyesi
- Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
| Ortam |
Hava Değişim Katsayısı |
| Oditoryumlar |
6-8 |
| Boya fırınları |
25-50 |
| Para kasası odaları |
3-6 |
| Sinema ve tiyatrolar |
5-8 |
| Ticari mutfaklar |
15-30 |
| Dökümhaneler |
8-15 |
| Jimnastik salonları |
4-6 |
| Çamaşırhaneler |
10-20 |
| Kapalı havuzlar |
3-4 |
| Restoranlar |
8-12 |
| Konferans odaları |
6-8 |
| Bekleme odaları |
4-6 |
| Fotokopi odaları |
10-15 |
| Makine odaları |
10-40 |
| Dükkânlar |
4-8 |
| Kuru temizleme |
5-15 |
| Genel malat sahaları |
4-8 |
| Hastaneler |
8-12 |
| Laboratuvarlar |
8-15 |
Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.
| Kişi Başına Düşen Hava Miktarı |
|
| Normal aktivite (sigarasız) |
29 m3 / saat |
| Normal aktivite (sigaralı) |
58 m3 / saat |
| Hafif aktivite |
45 m3 / saat |
| Ağır aktivite (endüstriyel çalışma alanları) |
60 m3 / saat |
Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Veya
Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.
Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;
Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım.
130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.
Fan seçimide bu debi ihtiyacına göre yapılır.
Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
