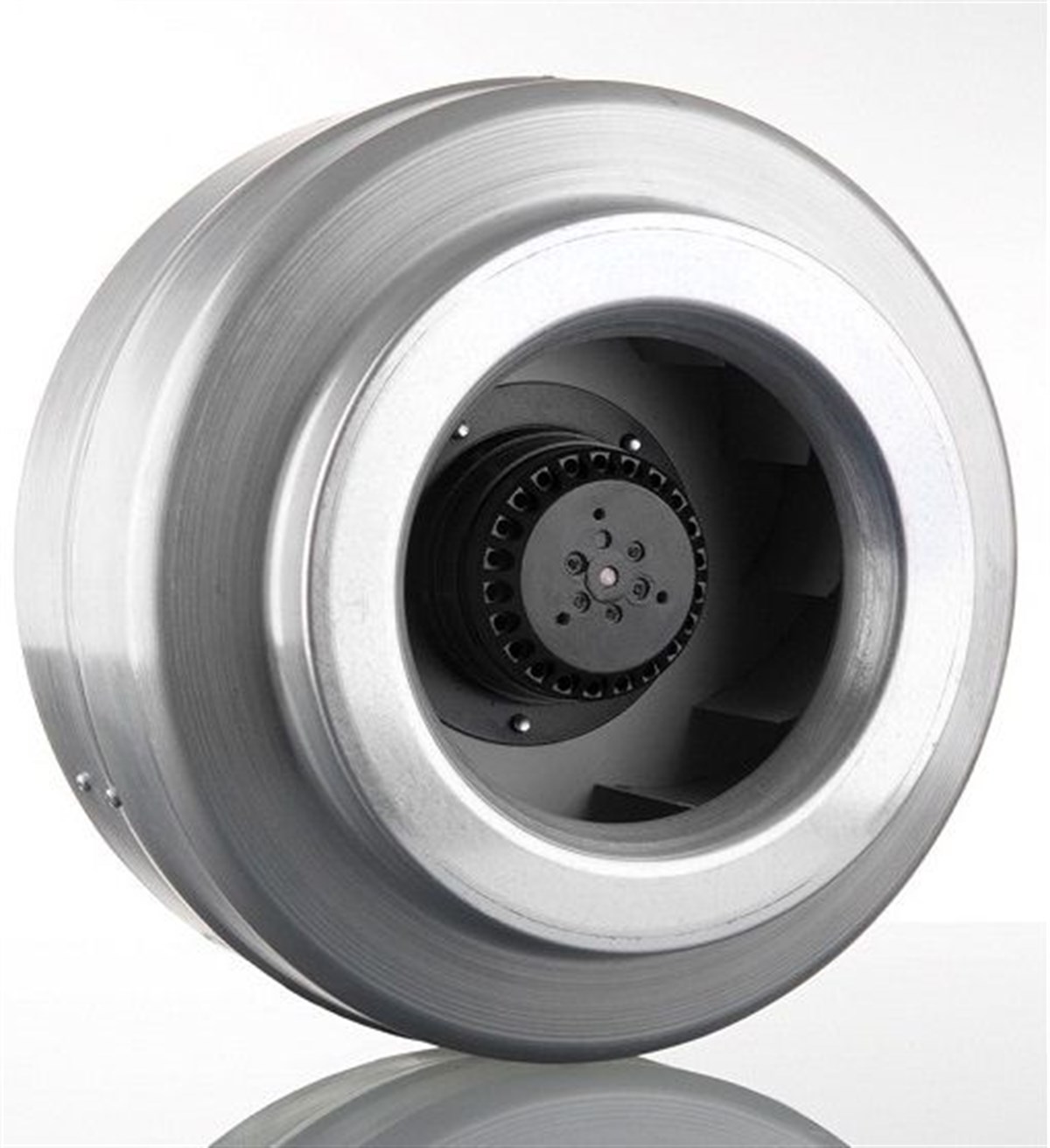

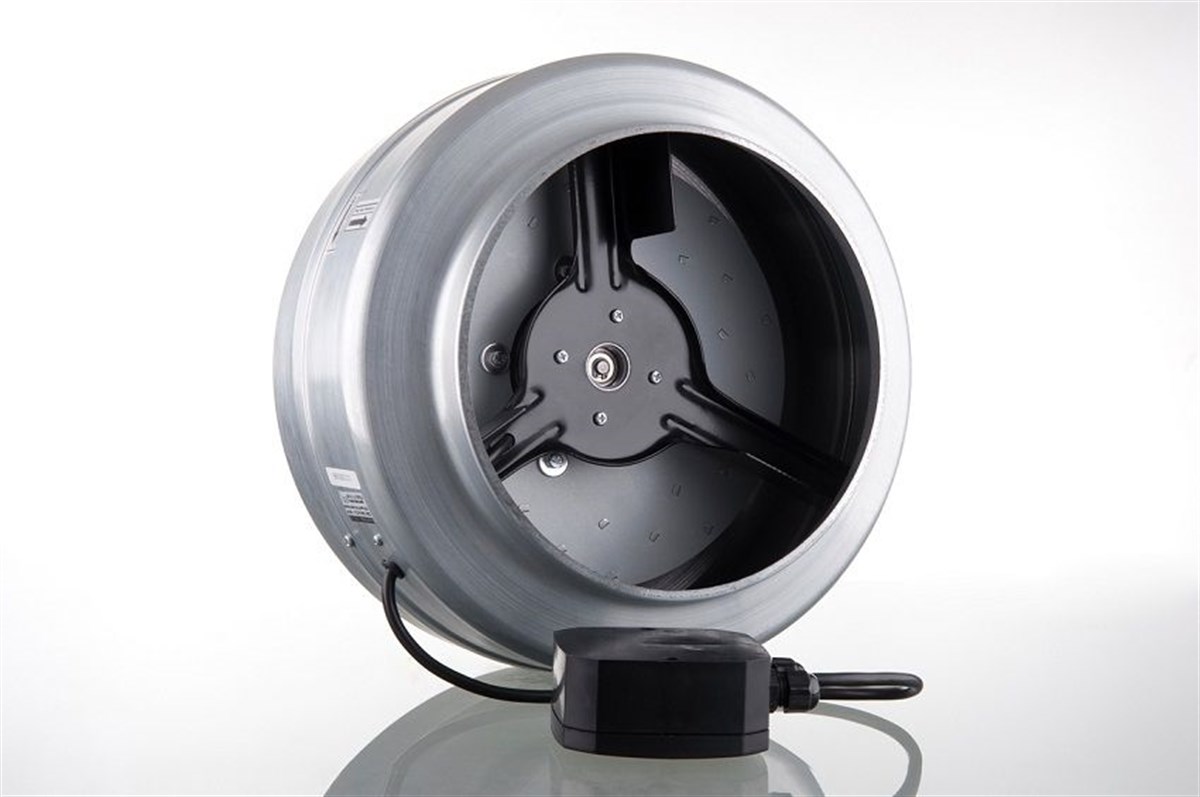

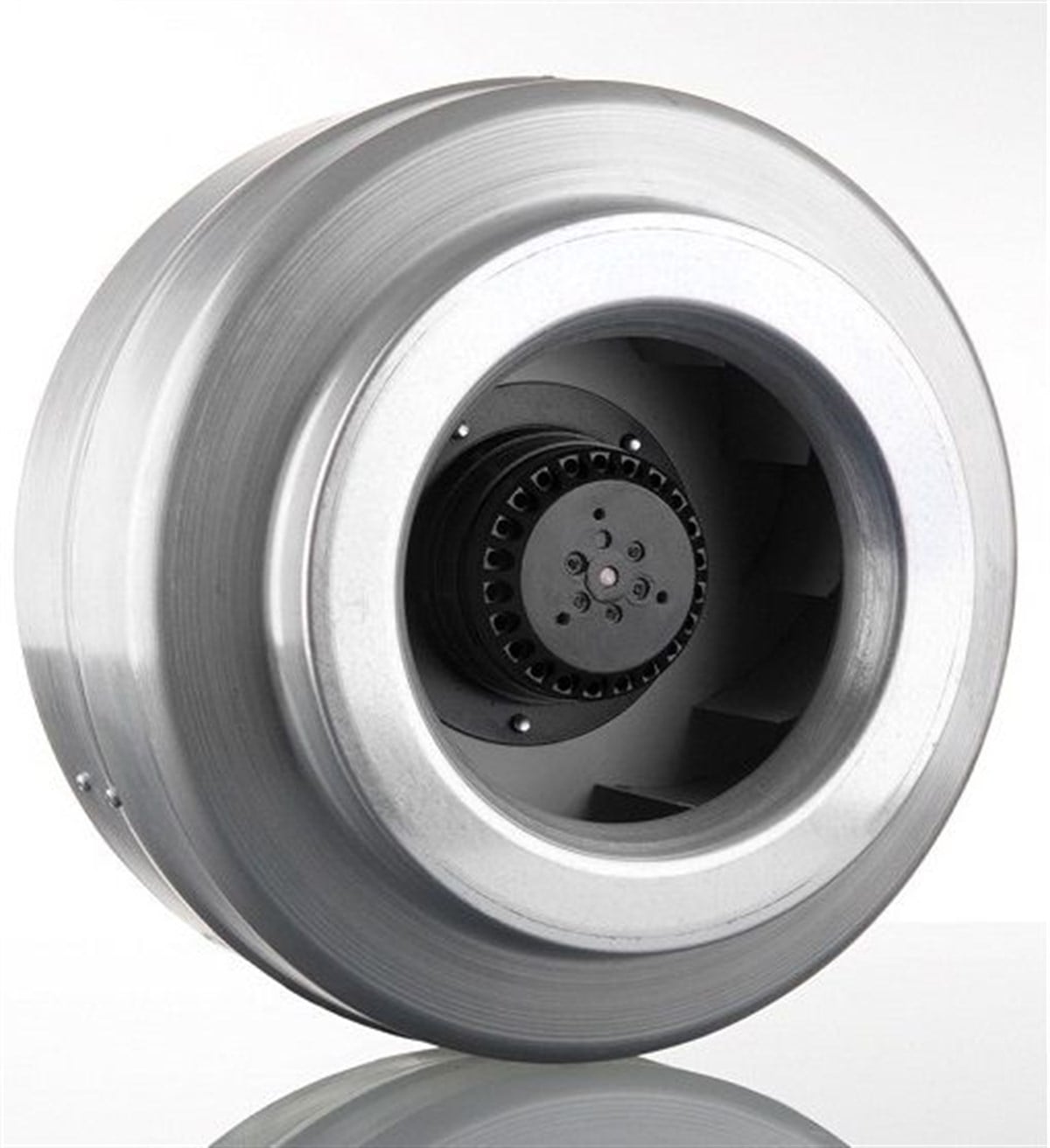

Dündar CK20-E1 Kanal Tipi Metal Radyal Yuvarlak Fan 950 m³ 2500 RPM (106202100)

 Kanal Tipi Fan Nedir?

Kanal Tipi Fanlarının Avantajları Nelerdir?

• Güçlü hava akışı ve kolay montajı
• Yüksek basınç sürekliliği, düşük sesle yüksek verimlilik sağlamasıdır.
• Kanal fanlarının her iki tarafı da kanala uyum sağlayarak kelepçeyle bağlanabilir. Fanlar her türlü montaj pozisyonunda çalıştırılabilir.

Dündar Kanal Fanlarının Fan, Gövde ve Pervanesi

• Kanal tipi fanlarda yüksek derecede korezyona dayanıklı galvaniz saç gövde,
• Standartlara uygun ISO 1940 dinamik testi yapılmış geriye dönük kanal tipi pervane,
• Düşük ses seviyesi

Dündar Kanal Fanlarının Motoru

• Yüksek verimli dıştan rotorlu motor
• Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
• Balansı ISO 1940 standartlarına göre alınmış rotor pervane ile uzun rulman çalışma ömrü,
• Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,*
• 230 V / 50 Hz Monofaze Fan motoru,**
• Monofaze fanlarda termal koruma Standartlara Uyumlu Sertifikalı Bileşenler,
• IP 44 Koruma Sınıfı,
• Sadece bobin için verilmiş çalışma aralığıdır.
• Motor için -20° ile +45° aralığı çalışma aralığıdır.
• Diğer seçenekler için lütfen bizimle irtibata geçiniz.
• isteğe bağlı çeşitli voltaj ve frekanslarda üretim yapılabilir.

Dündar Kanal Tipi Fanların Kullanım Alanları

• Kanal veya boru uygulamalarında kullanılmak üzere tasarlanmıştır.
• Aksi durumda boşta çalıştırılmak istenirse lütfen bizimle irtibata geçiniz.!!
• Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi,
• Genel ve endüstriyel binalar,
• Depo, ambar ve antrepo alanları,
• Garaj ve umuna açık binalar,tarımsal binalar,
• Ticari seralar,
• Büyük atölyeler,
• Boyahaneler,
• Fabrikalar,
• Toz ve buharın olduğu Ortamlar,
• Endüstriyel makinaları soğutma amaçlı
• (Kaynak makinaları,trafolar,kompresörler..) *

Bilgilendirme:

• Ürün verileri kullanıldıkları yere göre teknik değerlerde değişiklik gösterebilir.
• Tüm veriler TSE ve EC normlarına göre ölçülmüştür.
• Ses seviyesi ölçümü üründen 1.5 m. mesafede gerçekleştirilmiştir.
• Tavsiye edilen kullanım ömrü 10 yıldır.
• Tüm ürünler Sanayi Bakanlığınca Onaylı Garanti belgelidir.
• Garanti süresi 2 yıldır.
• Dündar Ev Cihazları ürünü geliştirmek amaçlı önceden bildirmeden değişiklik yapma hakkını saklı tutar.



• Çeşit : Aspiratör
• Çalışma Voltajı : 220 Volt
• Pervane Çapı (cm) : 19.8
• Metre Küp (m^3/h) : 950
• Gücü (watt) : 140
• Devir (R.P.M.) : 2500

Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

• İhtiyaç Duyulan Hava Debisi
• Basınç Kayıpları
• Kabul edilebilir ses seviyesi
• Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

Ortam	Hava Değişim Kat Sayısı
Oditoryumlar	6-8
Boya Fırınları	25-50
Para Kasası Odaları	3-6
Sinema ve Tiyatrolar	5-8
Ticari Mutfaklar	15-30
Dökümhaneler	8-15
Jimnastik Salonları	4-6
Çamaşırhaneler	10-20
Kapalı Havuzlar	3-4
Restoranlar	8-12
Konferans Odaları	6-8
Bekleme Odaları	Fotokopi Odaları
Fotokopi Odaları	10-15
Makina Odaları	10-40
Dükkânlar	4-8
Kuru Temizleme	5-15
Genel Malat Sahaları	4-8
Hastaneler	8-12
Laboratuvarlar	8-15
Normal Aktivite(sigarasız)	29 m³/saat
Normal aktivite(sigaralı)	58 m³/saat
Hafif Aktivite	45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları)	60 m³/saat




Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.




Normal Aktivite (Sigarasız)	29 m3 / saat
Normal Altivite (Sigaralı)	58 m3 / saat
Hafif Aktivite	45 m3 / saat
Ağır Aktivite	60 m3 / saat









Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

• Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

• Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
