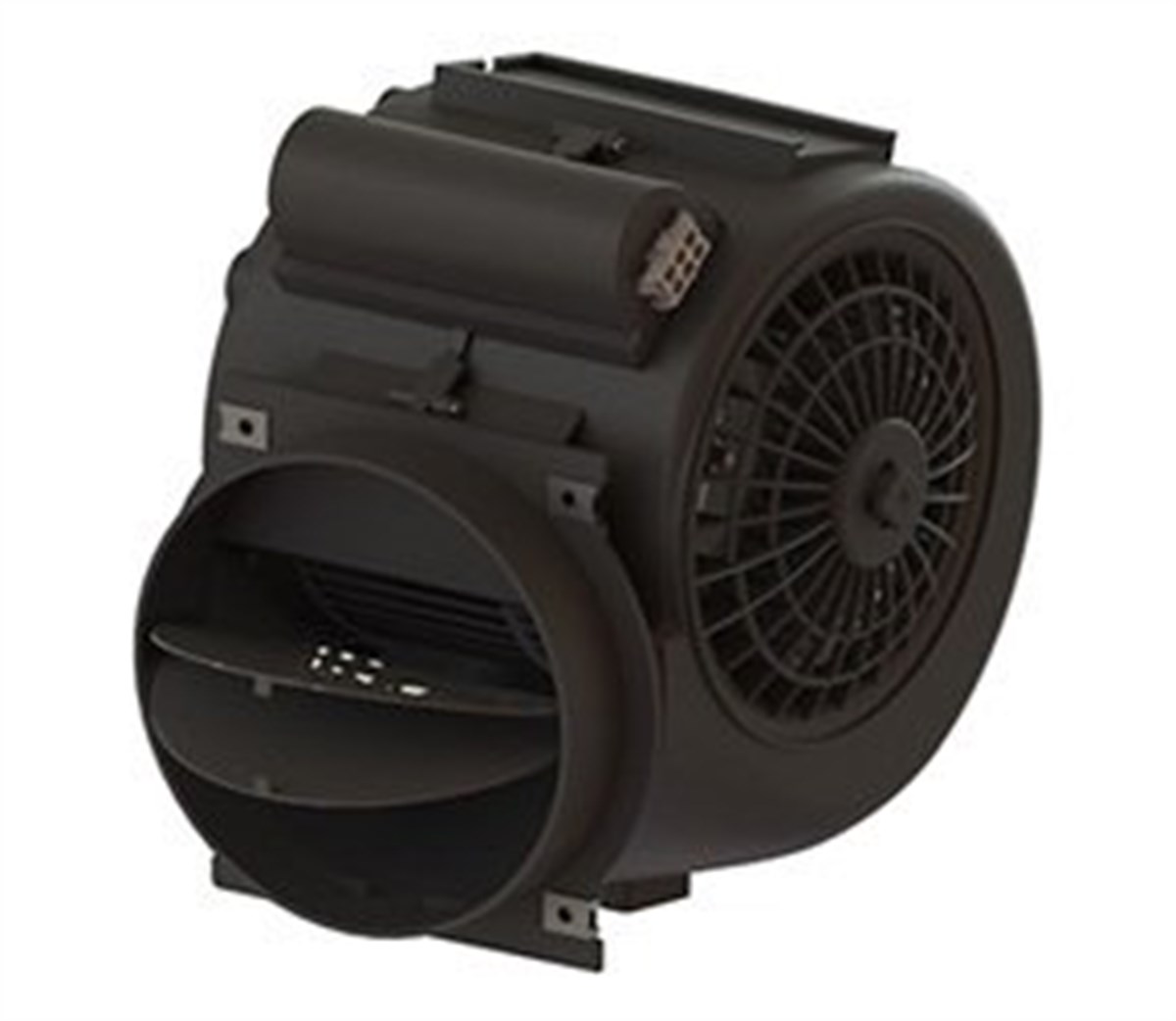

Aircol AKS 150 FS Fırın Üstü Davlumbaz Fan Aspiratörü 740 m³/h 1650 RPM

Aircol AKS 150 FS Fırın Üstü Davlumbaz Fan Aspiratörü 740 m³/h 1650 RPM (AKS 150 FS)

Fiyat : ₺0,00  + KDV
Adet :

Ürün Tipi

Voltaj

Akım

Basınç

Ağırlık

min./max. ortam sıcaklığı

rpm

m3/h

AKS 150FS

220

0,37-1,5

450-750

-

-25/60

460-1650

200-740
5 Kademelidir.

   1. Devir  2. Devir  3. Devir  4.Devir  5. Devir
 Gerilim(V)  230 230  230  230  230
 Frekans (Hz)  50 50  50  50  50
 Güç (w)  102 120  141  168  232
 Devir (d/)  460 670  885  1110  1650
 Debi  200 295  395  495  740


Radyal Fan Nedir?

Basınç farkı oluşturan fanlara radyal fan denir. Meydana gelen hava etkisi merkez kaç (santrifüj) kuvvet doğrultusunda işlev görür. Santrifüjlü bir fan, havayı veya diğer gazları hareket ettirmek için kullanılan mekanik bir cihazdır.Bu fanlarda pompadaki gibi döner bir çark ve o çarkın içinde bulunduğu helezonik bir yuva bulmaktadır. Hava veya gaz eksenine paralel olarak merkezden girer, basınçlandırılarak çark çevresine teğet olarak kanallara aktarılır ve üfleme ağızdan dışarıya atılır.>Yarattıkları yüksek basınç nedeniyle, santrifüjlü fanlar kurutma ve klima sistemleri gibi yüksek basınçlı uygulamalar için idealdir. Tüm hareketli parçaları kapalı olduğundan ve ayrıca onları hava kirliliği ve filtrasyon sistemlerinde kullanım için ideal kılan parçacık azaltma özelliklerine sahiptir.

Aircol Aks 12-60 Kullanım Alanları

  • Hava akışının gerekli olduğu ısıtma veya soğutma amaçlı bütün endüstriyel uygulamalarda kullanıma uygundur.
  • Özellikle katı yakıt kazanlarında,
  • Bidinoz makinalarında,
  • Plastik ambalaj makinalarında,
  • El kurutma cihazlarında,
  • Asansör motoru ve elektrik panosu gibi soğutma uygulamalarında kullanılır
  • Aks 12-60 Özellikleri

  • Gövdesi yüksek kalite alüminyumdan üretilen ürünler, paslanmaya, sıcağa ve benzeri sert çalışma koşullarına dayanıklıdır.
  • İnce kanatlara sahip ileriye eğimli galvenize çelik sactan üretilmiş fan (Ø 120mm ) hafifliği, yüksek debisi ve düşük ses seviyesi ile optimum performans sağlar
  • Dıştan ratorlu monofaze fan motoru sayesinde düşük enerji sarfiyatı ve yüksek verimlilik elde etmiştir.
  • Rulman motor yatakları bakım gerektirmeyen sessiz ve uzun ömürlü performans sağlamaktadır.

Aircol Aks- 120-60 Kullanım Seçenekleri

  • Açma/Kapama butonu ile standart olarak kullanılabilir
  • Hız Kontrol cihazlarıyla birlikte İstenen hız ve devirde kullanılabilir.
  • Sıcak ortamda motor aşınabileceğinden termik korumalıdır.

Fan Seçiminde Dikkat Edilmesi Gerekenler;

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
Ortam Hava Değişim Kat Sayısı
Oditoryumlar 6-8
Boya Fırınları 25-50
Para Kasası Odaları 3-6
Sinema ve Tiyatrolar 5-8
Ticari Mutfaklar 15-30
Dökümhaneler 8-15
Jimnastik Salonları 4-6
Çamaşırhaneler 10-20
Kapalı Havuzlar 3-4
Restoranlar 8-12
Konferans Odaları 6-8
Bekleme Odaları Fotokopi Odaları
Fotokopi Odaları 10-15
Makina Odaları 10-40
Dükkânlar 4-8
Kuru Temizleme 5-15
Genel Malat Sahaları 4-8
Hastaneler 8-12
Laboratuvarlar 8-15
Normal Aktivite(sigarasız) 29 m³/saat
Normal aktivite(sigaralı) 58 m³/saat
Hafif Aktivite 45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları) 60 m³/saat
Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

  • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
  • Veya
  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
  • Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

    Fan seçimide bu debi ihtiyacına göre yapılır.

    Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
